衬氟蝶阀D371F46
概述 蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭和流量调节，衬里蝶阀在阀体，蝶板，阀杆等过流部件上采用衬里技术表面均匀包覆一层氟塑胶，能耐除“熔融碱金属元素”外任何介质腐蚀，具有体积小，重量轻，启闭灵活，便于安装等优点。本公司蝶阀为D71F46和D41F46系列，阀体采用对分二片式结构。 结构特点 1、中线蝶阀蝶板为阀座360°圆周内同心（中线），具有双向密封功能，压力流量可自由调节。 2、四级加载弹性密封，保证阀门的内外的零泄漏。 3、结构简单，开关迅速，90°旋转启闭。 4、流量特性趋于直线，调节性能最优。 设计规范 ??? 遵循GB12238，API609，MSS SP-68标准. 驱动方式 ??? 手动，蜗轮传动，气动，电动。 性能规范

设计与制造	结构长度	联结法兰	压力试验	产品标志	供货要求
GB/T12237	HG/T3704-2003 GB/T1221	HG20592-97	GB/T13927-92	GB12220	GB/T12252

公称压力：PN1.0-1.6(MPa)，公称通径：DN15-DN250(mm)。

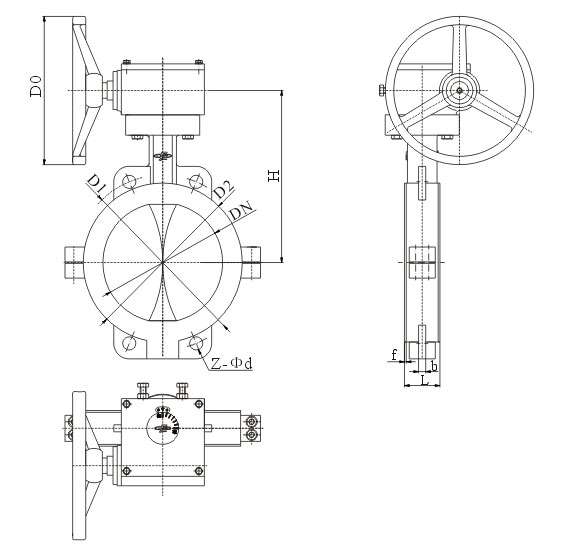

衬里蝶阀示意图

主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
		Z	C	P	R	PL	RL
1	阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35（锻）	CF8	CF8M	CF3	CF3M
3	阀杆	1CY13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
4	衬里层/阀座	PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶F4) PP PO
5	密封圈	FPM（氟橡胶）
6	弹性条（垫）	SI（硅橡胶）
7	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18NiTi	1Cr18Ni9Ti
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
9	手柄	WCB

对夹连接主要尺寸及重量 *为蜗轮转动手轮直径尺寸

公称通径		标准值					参考值
DN（mm）	NPS（inch）	L	D1	D2	f	Z-Φd	Do	H	W(kg)
		PN1.0/PN1.6(MPa)
40	11/2	33	110	85	3	4-Φ18	260	140	3
50	2	43	125	100	3	4-Φ18	200	145	4
65	21/2	46	145	120	3	4-Φ18	250	155	6
80	3	46	160	135	2	4-Φ18/8-Φ18	250	165	8
100	4	52	180	155	3	8-Φ18	300	180	12
125	5	56	210	185	3	8-Φ18	300	203	18
150	6	56	240	210	3	8-Φ23	200*	225	28
200	8	60	295	265	3	8-Φ23/12-Φ23	200*	275	56
250	10	68	350/355	320	3	12-Φ23/12-Φ25	240*	315	72
300	12	78	400/410	368	4	12-Φ23/12-Φ25	240*	348	88
350	14	78	460/470	428	4	16-Φ23/16-Φ25	240*	415	120
400	16	102	515/525	482	4	16-Φ23/16-Φ30	280*	460	145
450	18	114	565/585	532/545	4	20-Φ25/20-Φ30	280*	500	165
500	20	127	620/650	585/608	4	20-Φ25/20-Φ34	320*	530	195
600	24	154	725/770	685/718	5	20-Φ30/20-Φ36	320*	610	268
