衬氟放料阀FQ41F46
概述
F46衬里放料阀，主要安装在反应釜底部作放料使用。
结构特点
同F46衬里球阀，主要区别在于二端法兰大小的不同，大头同设备相连，一般采用0.6MPa级；小头同管道相连，一般采用1.6MPa级。
设计规范
遵循GB12237/API608/API6D标准。
驱动方式
手动，蜗轮传动，气动，电动。
性能规范
| 设计与制造
|
结构长度
|
联结法兰
|
压力试验
|
产品标志
|
供货要求
|
| GB/T12237
|
HG/T3704-2003 GB/T1221
|
HG20592-97
|
GB/T13927-92
|
GB12220
|
GB/T12252
|
公称压力：PN1.0-1.6(MPa)，公称通径：DN15-DN250(mm)。

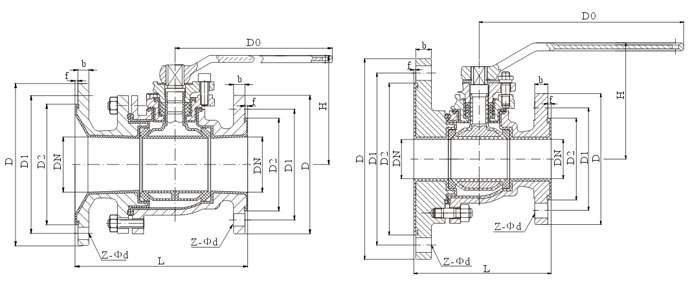

F46衬里放料阀/非标放料阀示意图
主要连接尺寸及重量
| 公称通径
|
标准值
|
参考值
|
| DN（mm）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
W(kg)
|
| PN1.0(MPa)
|
| 69(标)
|
100/50
|
200
|
160/230
|
125/190
|
100/165
|
3/4
|
20/22
|
4-Φ18/8-Φ14
|
250
|
125
|
13
|
| 125/80
|
250
|
195/245
|
160/210
|
135/185
|
4/4
|
22/24
|
4-Φ18/10-Φ14
|
300
|
184
|
22
|
| 79(标)
|
70/32
|
165
|
140/160
|
100/130
|
75/100
|
3/3
|
18/20
|
4-Φ18/4-Φ14
|
200
|
115
|
10
|
| 80/40
|
180
|
145/185
|
110/150
|
85/125
|
4/4
|
18/20
|
4-Φ18/4-Φ18
|
250
|
125
|
11
|
| 100/50
|
200
|
160/205
|
125/170
|
100/145
|
3/4
|
20/22
|
4-Φ18/4-Φ18
|
250
|
125
|
11.5
|
| 125/80
|
250
|
195/245
|
145/200
|
135/175
|
4/4
|
22/24
|
4-Φ18/8-Φ18
|
300
|
184
|
22
|
非标放料阀主要连接尺寸
| 公称通径
|
标准值
|
参考值
|
| DN（mm）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
| 80/50
|
175
|
160/195
|
125/150
|
100/135
|
3/3
|
20/20
|
4-Φ18/8-Φ18
|
250
|
135
|
| 100/50
|
175
|
160/215
|
125/170
|
100/155
|
3/3
|
20/22
|
4-Φ18/8-Φ18
|
250
|
135
|
| 125/50
|
175
|
160/240
|
125/200
|
100/180
|
3/3
|
20/24
|
4-Φ18/8-Φ18
|
250
|
135
|
| 125/65
|
190
|
180/240
|
160/225
|
120/180
|
3/3
|
20/24
|
4-Φ18/8-Φ18
|
300
|
145
|
| 125/80
|
220
|
195/265
|
125/170
|
135/210
|
3/3
|
22/24
|
8-Φ18/8-Φ18
|
350
|
185
|
| 150/100
|
280
|
215/265
|
180/225
|
155/190
|
3/3
|
22/24
|
8-Φ18/8-Φ18
|
400
|
195
|
表格中分子为公称通径及相应尺寸，分母为大端法兰尺寸
