衬氟防腐管道管件图片

衬氟防腐管道管件

所属目录:衬氟化工阀门

搜索关键字:衬氟防腐管道管件

信息简介:衬氟防腐管道管件

详细信息:
“衬氟防腐管道管件”参数说明
是否有现货: 零部件及配件: 配件
驱动方式: 手动 流动方向: 单向
适用介质: 各种高腐蚀化学介质 材质: 铸铁
连接方式: 法兰连接 通道: 直通式
结构形式: 衬f46 类别: 固定球球阀
品牌: 金氟隆 公称通径: 见表单
用途: 化工 型号: F46
规格: 见表单 商标: 金氟隆
包装: 产量: 8000
“衬氟防腐管道管件”详细介绍
衬氟球阀Q41F46 F46衬里球阀
概述 球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门的开启和关闭。本公司衬里球阀系列为Q41F46型,为对分二片式结构。 结构特点 1.采用FEP特殊模压工艺,使密封面致密性良好,加之V型PTFE填料组合,使阀门达到零泄漏。 2.球体与阀杆铸为一体,避免由于压力变化引起阀杆冲出承压件的可能性,保证了使用的安全性。 3.采用全衬里工艺,能耐除“熔融碱金属和元素氟”以外其他任何强腐蚀介质。? 设计规范 遵循GB12237/API608/API6D标准。 驱动方式 手动,蜗轮传动,气动,电动。
性能规范
设计与制造结构长度联结法兰压力试验产品标志供货要求
GB/T12237HG/T GB/T1221HGGB/TGB12220GB/T12252
公称压力:PN1.0-1.6(MPa),公称通径:DN15-DN250(mm) 。

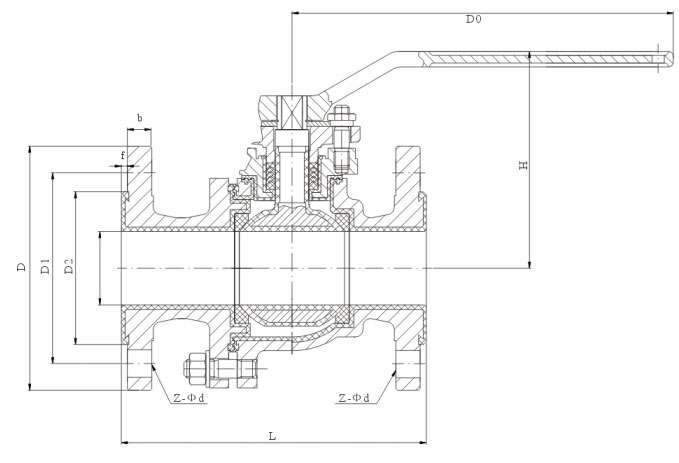

F46衬里球阀示意图

主要零部件材料表
序号零件名称球墨铸铁碳钢不锈钢超低碳不锈钢
QTCPRPLRL
1阀体,阀盖QTWCBCF8CF8MCF3CF3M
2球,阀杆WCBWCBCF8CF8MCF3CF3M
3衬里层,阀座FEP(F46)????? PCTFE(F3)??? PFA(可溶性F4)?? PO? PP
4填料压盖QTWCBCF8CFMCF3CF3M
5填料PTFE(F4)
6螺栓35351Cr17Ni21Cr18Ni9
7螺母45450Cr18Ni90Cr18Ni9
8手柄WCB
主要连接尺寸和重量
公称通径标准值参考值
DN (mm)NPS (inch)LDD1D2fbZ-ΦdDoHW(kg)
PN1.0/PN1.6(MPa)
151/Φ.5
203/Φ
Φ.5
3211/Φ.7
4011/Φ
Φ.5
6521/Φ
Φ18/8-Φ
/248-Φ
/268-Φ
/288-Φ23200*45093
/308-Φ23/12-Φ23240*
///3212-Φ25240*
*为蜗轮转动手轮直径尺寸
